MessagePosté le: Jeu 31 Oct 2013 - 21:53 Sujet du message: Cartouches combustibles Répondre en citant

 J'ai hésité quelque peu, et puis je me suis dit: "après tout, ce sont bel et bien des cartouches!".

Alors voici quelques photos prises à  mon club de tir, et qui montre des reproductions, à l'identique, des cartouches COLT fournies lors de la "Civil War" aux USA.

La personne que l'on voit est celle qui a reproduit ces cartouches, après de longues recherches, aussi bien pour connaitre mieux ces cartouches, que pour retrouver et reproduire leurs éléments constitutifs: boites et emballages, papier combustible, graisse, projectiles...

Cet ami, qui est surtout un reconstituteur "époque napoléonienne" n'est pas spécialement tireur, mais il a un soucis du détail rare.

Ainsi, la boite en bois de sapin, de couleur verte, que l'on aperçoit partiellement sur la gauche d'une des photos est la reproduction exacte des boites fournies par COLT à l'armée US, pour les cartouches de calibre .36, celle des munitions de calibre .44 étant verte (si je n'inverse pas les choses....).

Il a existé 2 types de "paquet" pour les cartouches: une "boite cartonnée" s'ouvrant par le dessus, et contenant 6 cartouches (le contenu d'un barillet de révolver), puis ensuite et essentiellement un emballage "papier renforcé", muni d'un fil de cuivre qui permettait de "couper" le papier d'emballage pour ouvrir la boite contenant les cartouches.

Cette boite était faite d'une double coque de pin fendue par le milieu (initialement, la coque était en un seul tenant), et creusées de 6 cavités à la forme exacte des cartouches qu'elle contient. Ceci permettait de ne pas abimer les cartouches combustible, faites de papier "renforcé" mais tout de même fragiles !

Le fil de laiton permettait de maintenir fermé une boite ouverte, mais non complétement utilisée, en l'enroulant autour de la boite.


Pour une reconstitution " à l'identique", la recherche du type exact du papier d'emballage, du type de pin utilisé (pin appelé  "Douglas" en Europe), et encore plus du papier utilisé pour fabriquer les cartouches a été une véritable aventure de près de...2 ans !

Le papier des cartouches, non blanchi, d'une épaisseur bien déterminée, est traité entre autre au collodion pour augmenter son inflammabilité, l'étanchéifier et le "solidifier".

La graisse est faite comme à l'époque, un mélange de graisse animale (suif de mouton) et de cire d'abeille.

Et les "projectiles" sortent de moules COLT d'origine, dont pour les projectiles en calibre .44 d'un "moule régimentaire" à 6 cavités d'époque également.

La poudre, elle est de la poudre noire suisse N°2   Okay


les photos suivent....

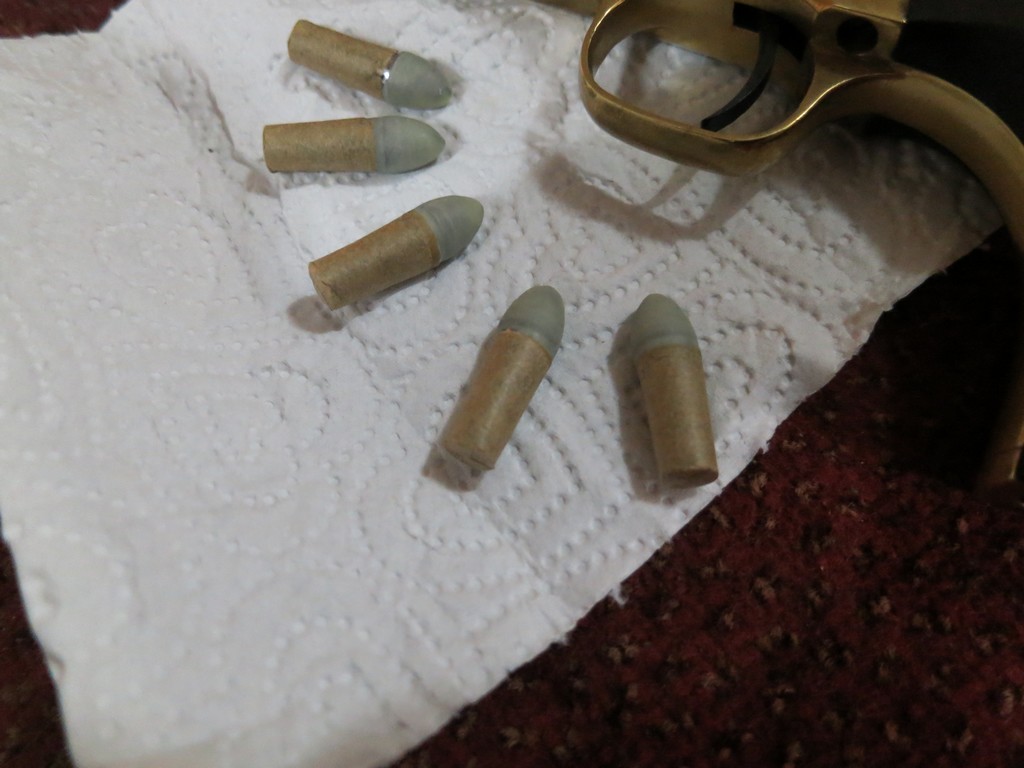

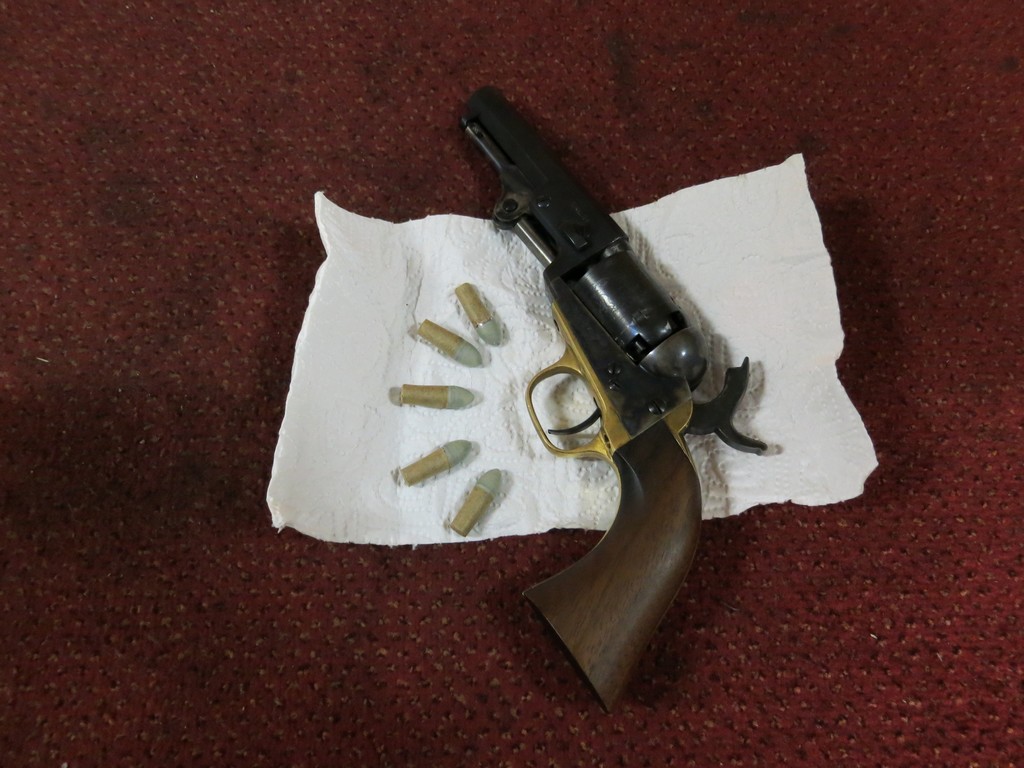

Ci-dessus, des cartouches de calibre .31, pour Colt Pocket model 1847

et ci-dessous pour calibre .36 (Navy)


_________________
TALLYHOO, TALLYHOO !


Dernière édition par Jeppesen le Ven 1 Nov 2013 - 00:21; édité 1 fois
Revenir en haut

Auteur Message
Publicité






MessagePosté le: Jeu 31 Oct 2013 - 21:53 Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut

Auteur Message
Jeppesen
Machine-Gun
Machine-Gun

Hors ligne

Inscrit le: 13 Juin 2011
Messages: 1 570
Localisation: Haut de Seine - France
Masculin Bélier (21mar-19avr)

MessagePosté le: Ven 1 Nov 2013 - 00:00 Sujet du message: Cartouches combustibles Répondre en citant

 la suite des photos:












_________________
TALLYHOO, TALLYHOO !
Revenir en haut

Auteur Message
Jeppesen
Machine-Gun
Machine-Gun

Hors ligne

Inscrit le: 13 Juin 2011
Messages: 1 570
Localisation: Haut de Seine - France
Masculin Bélier (21mar-19avr)

MessagePosté le: Ven 1 Nov 2013 - 00:18 Sujet du message: Cartouches combustibles Répondre en citant

 suite






_________________
TALLYHOO, TALLYHOO !
Revenir en haut

Auteur Message
Philblack
Ferrailleur Aguerri
Ferrailleur Aguerri

Hors ligne

Inscrit le: 03 Avr 2009
Messages: 941
Localisation: France - RP
Masculin Capricorne (22déc-19jan)

MessagePosté le: Mar 19 Nov 2013 - 17:48 Sujet du message: Cartouches combustibles Répondre en citant

Rien que la boîte est belle !
_________________
Mes tutoriels S&W compilés - Départ du 1911
Revenir en haut

Auteur Message
Jeppesen
Machine-Gun
Machine-Gun

Hors ligne

Inscrit le: 13 Juin 2011
Messages: 1 570
Localisation: Haut de Seine - France
Masculin Bélier (21mar-19avr)

MessagePosté le: Mar 19 Nov 2013 - 18:40 Sujet du message: Cartouches combustibles Répondre en citant

 Je transmettrai le compliment.  Wink

La "copie" est tellement proche de l'original que mon ami a porté comme indication, au verso, à l'un des emplacement du nom du fabricant, la mention "made in France" pour lever tout doute
et éviter qu'un "gogo" se fasse éventuellement piéger. (les boites originales sont...très très chères).
_________________
TALLYHOO, TALLYHOO !
Revenir en haut

Auteur Message
ph
Machine-Gun
Machine-Gun

Hors ligne

Inscrit le: 16 Mar 2009
Messages: 2 677
Localisation: enclave valaisanne
Masculin Bélier (21mar-19avr)

MessagePosté le: Jeu 21 Nov 2013 - 11:17 Sujet du message: Cartouches combustibles Répondre en citant

 Joli boulot !
2 remarques : il y a un revolver posé sur la tablette à gauche dont le canon n'est pas dirigé vers les cibles !
on voit une vis du couvercle de la grosse caisse en bois qui ne fait pas très "époque" !
_________________
Revenir en haut

Auteur Message
Jeppesen
Machine-Gun
Machine-Gun

Hors ligne

Inscrit le: 13 Juin 2011
Messages: 1 570
Localisation: Haut de Seine - France
Masculin Bélier (21mar-19avr)

MessagePosté le: Jeu 21 Nov 2013 - 12:38 Sujet du message: Cartouches combustibles Répondre en citant

 Le revolver, c'est pour se défendre des sauvages indiens qui ne manquent pas dans la région..... (enfin, je suppose) Embarassed   et qui t'arrivent dans le dos, c'est bien connu....


la vis, je crois savoir qu'elle est conforme (?) mais neuve, donc, aspect brillant. Je lui poserais tout de même la question pour avoir confirmation.

Ceci dit, l'effort a surtout été porté sur les boites de cartouches "papier" et les cartouches elles-mêmes, pas sur la grosse boite.
_________________
TALLYHOO, TALLYHOO !
Revenir en haut

Auteur Message
ph
Machine-Gun
Machine-Gun

Hors ligne

Inscrit le: 16 Mar 2009
Messages: 2 677
Localisation: enclave valaisanne
Masculin Bélier (21mar-19avr)

MessagePosté le: Jeu 21 Nov 2013 - 12:43 Sujet du message: Cartouches combustibles Répondre en citant

 L'effort devrait se porter sur TOUS les détails si on est vraiment perfectionniste !
_________________
Revenir en haut

Auteur Message
Jeppesen
Machine-Gun
Machine-Gun

Hors ligne

Inscrit le: 13 Juin 2011
Messages: 1 570
Localisation: Haut de Seine - France
Masculin Bélier (21mar-19avr)

MessagePosté le: Jeu 21 Nov 2013 - 13:39 Sujet du message: Cartouches combustibles Répondre en citant

 Ben, pour le revolver "tourné" vers les indiens, ça fait époque, non ?

pour la vis, je vais lui demander, ça m'intrigue qu'il ait fait une "erreur" (à moins que ce ne soit pas la version "définitive" de la boite et qu'il ait fait ça en attendant ?), mais à l'époque où ces boites étaient neuves, ben les vis étaient "neuves" aussi

En tous cas, p-h, t'as toujours le "coup d'œil" pour voir les petits détails Okay




P.S: j'ai (enfin) trouvé un beau Arizaka, me reste à trouver un "Nambu"
